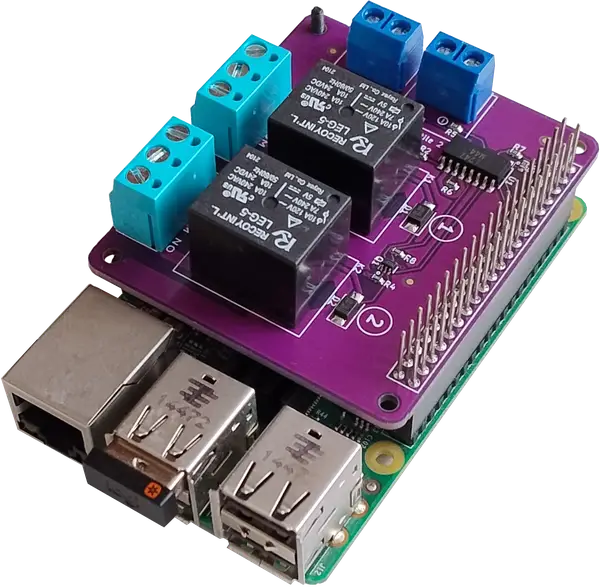

PIOHAT Raspberry Pi IO HAT with relays shown mounted on a Pi.

PIOHAT: Kompakt IO modul Raspberry Pi alapú automatizáláshoz

Name: PIOHAT
Brand: AQEX
Price: 11990 HUF
Availability: InStock

Miért költene feleslegesen 8 portra, ha a projektje csak kettőt igényel? A PIOHAT a legköltséghatékonyabb megoldás izolált bemenetek és relék illesztéséhez Raspberry Pi-re.

Miért épp a PIOHAT?
Itt a válasz

A PIOHAT mögötti koncepció

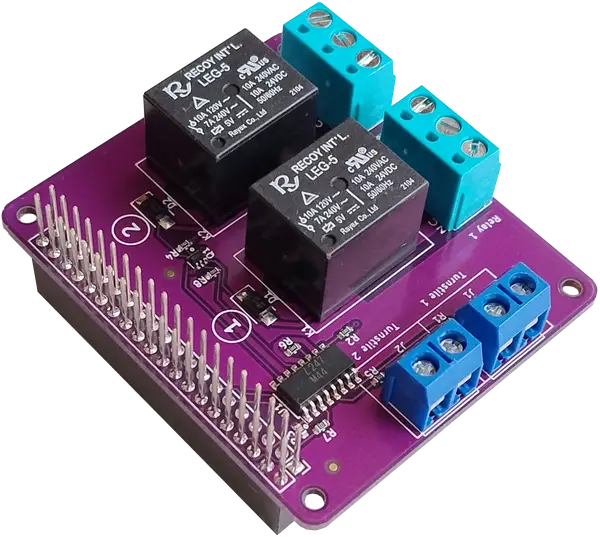

Close-up view of the PIOHAT Raspberry Pi IO HAT with relays

A legtöbb Raspberry Pi IO modul túlárazott és feleslegesen nagy az egyszerűbb feladatokhoz, mivel több portot kínálnak a ténylegesen szükségesnél. A PIOHAT tervezésekor az volt a célunk, hogy kiiktassuk a kihasználatlan kapacitás felesleges költségeit.
Azzal, hogy a 2 optikai leválasztású bemenetre és a 2 relé kimenetre összpontosítottunk, egy kompakt és pénztárcabarát modult alkottunk. Professzionális védelmet és vezérlést biztosítunk minden olyan projekthez, ahol a két csatorna pont elegendő.

Tervezési döntéseink: A PIOHAT részletei

Szabványos kialakítás

A PIOHAT a klasszikus HAT formafaktort követi az egyszerű összeszerelés érdekében. Csak csatlakoztassa a 40 tűs tüskesorra, és már kész is.

Sorolhatóság

A csatlakozó hosszított tüskékkel rendelkezik, így minden kivezetés kényelmesen elérhető a modul felső oldala felől is.

Megbízható csatlakozás

Robusztus, forrasztott tüskesor biztosítja a tápellátást és a jelek átvitelét. A rugós érintkezőkkel (pogo pin) ellentétben ez hosszú távon is stabil és rázkódásálló kapcsolatot garantál.

Zéro firmware

Nincs szükség szoftverre vagy konfigurációra, minden funkciót tiszta hardver valósít meg. Így a működés azonnali, stabil és mentes a kódolási hibáktól.

Közvetlen GPIO-kapcsolat

Egyszerű programozhatóság. Elkerülheti a kapacitás-limitált I2C busz extra terhelését: a PIOHAT mindössze 4 közvetlen GPIO portot használ a kommunikációhoz.

Optikai izoláció

Az optikailag leválasztott csatornák biztonsági gátat képeznek a Raspberry Pi és a külső áramkörök között, megvédve az alaplapot az elektromos zajoktól és a túlfeszültség okozta károktól.

Széles bemeneti tartomány

A logikai szintű bemenetek 3–45 V közötti tartományban működnek. Ez lehetővé teszi a közvetlen csatlakozást a legkülönfélébb ipari és otthoni érzékelőkhöz.
