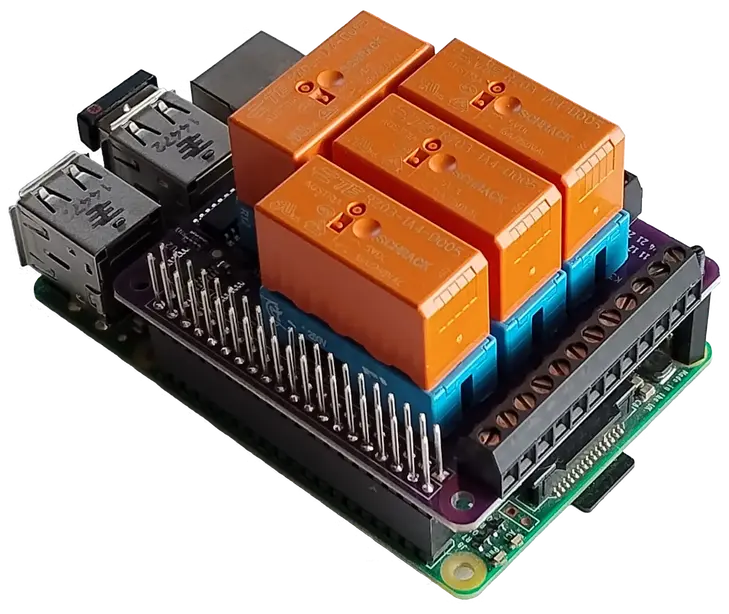

qRecon Flex Relay HAT with replaceable relays mounted securely onto a Raspberry Pi board.

qRecon Flex: Raspberry Pi HAT cserélhető és választható relékkel

A qRecon Flex a legsokoldalúbb 4-csatornás relé HAT a Raspberry Pi-hez. Egyedülálló kialakítása lehetővé teszi a relék egyszerű cseréjét, így Ön a projekt igényeihez igazodva választhat a kompatibilis gyártók és típusok széles kínálatából. A konfigurálható GPIO-választással és az Active High/Active Low vezérlési opcióval ez az egyetlen modul, amelyre szüksége lesz bármilyen projekt magabiztos megvalósításához.

Jump iconMiért épp a qRecon Flex?
Itt a válasz

A qRecon Flex mögötti koncepció

The qReCon Flex Raspberry Pi Relay HAT featuring user-replaceable relays for extended lifespan

A qRecon Flex megalkotásakor a célunk egy olyan professzionális szintű relémodul létrehozása volt, amely a biztonságot és a megbízhatóságot helyezi előtérbe. Észrevettük, hogy sok meglévő megoldásból hiányoznak a komolyabb projektekhez szükséges funkciók.
Robusztus és rugalmas eszközt építettünk, amelyre bátran rábízhatja nagy teljesítményű eszközei vezérlését. Olyan hiteles megoldást kínálunk, amely azt a nyugalmat és magabiztosságot nyújtja Önnek, amit egy valóban megbízható hardver képvisel.

Tervezési döntéseink: A qRecon Flex részletei

Infinity icon

Végtelen testreszabhatóság

A modul relétípusok és gyártók széles választékával kompatibilis, így minden projektben maximális rugalmasságot biztosít.

Replace icon

Időtálló kivitel

A relék egyszerűen cserélhetők, így a modul élettartama messze túlmutat a fixen beépített megoldásokén.

High-Low icon

Konfigurálható vezérlési logika

Váltson egyszerűen az Active High és Active Low szintek között egyetlen jumper beállítással.

DIP switch icon

Rugalmas GPIO választás

Válasszon két különböző GPIO-csoport közül, hogy a modul tökéletesen illeszkedjen projektjéhez, és elkerülje az ütközéseket más kiegészítő kártyákkal.

Form icon

Szabványos kialakítás

A qRecon a klasszikus HAT formafaktort követi az egyszerű összeszerelés érdekében. Csak csatlakoztassa a 40 tűs tüskesorra, és már kész is.

Stackablility icon

Sorolhatóság

A csatlakozó hosszított tüskékkel rendelkezik, így minden kivezetés kényelmesen elérhető a modul felső oldala felől is.

Strong icon

Megbízható csatlakozás

Robusztus, forrasztott tüskesor biztosítja a tápellátást és a jelek átvitelét. A rugós érintkezőkkel (pogo pin) ellentétben ez hosszú távon is stabil és rázkódásálló kapcsolatot garantál.

Handshake icon

Közvetlen GPIO-kapcsolat

Egyszerű programozhatóság. Elkerülheti a kapacitás-limitált I2C busz extra terhelését: a qRecon 4 közvetlen GPIO portot használ a kommunikációhoz.

Isolation icon

Optikai izoláció

Az optikailag leválasztott csatornák biztonsági gátat képeznek a Raspberry Pi és a külső áramkörök között, megvédve az alaplapot az elektromos zajoktól és a túlfeszültség okozta károktól.

Gear icon

Zéro Firmware

Nincs szükség szoftverre vagy konfigurációra, minden funkciót tiszta hardver valósít meg. Így a működés azonnali, stabil és mentes a kódolási hibáktól.

qRecon Flex - Kompatibilis Relék

A kompatibilis 5 V-os DC reléknek az alábbi két méretezési specifikáció egyikéhez kell illeszkedniük, beleértve az elölnézeti, oldalnézeti és lábkiosztási méreteket. Minden méret mm-ben értendő:

SPDT/DPDT relék

29
20
5
5
12.7
7.5
20
5
5
7.5

Relé alulnézet

SPST/DPST relék

29
20
5
12.7
7.5
20
5
7.5

Relé alulnézet

Példák kompatibilis relé modellre

Omron

G2RL-1A-E(-ASI, -HA, -PW1) DC5 (SPST/16A)

G2RL-1-E(-ASI, -HA, -PW1) DC5 (SPDT/16A)

G2RL-1A-E-CV(-HA) DC5 (SPST/16A)

G2RL-2A(-HA, -PW1) DC5 (DPST/8A)

G2RL-2(-ASI, -HA, -PW1) DC5 (DPDT/8A)

G2RL-1A4-E DC5 (SPST/16A)

G2RL-14-E DC5 (SPDT/16A)

G5RL-1A-E(-LN, -HR, -TV8) DC5 (SPST/16A)

G5RL-1-E DC5 (SPDT/16A)

G5RL-1-E-HR DC5 (SPDT/16A)

Finder

40.51.9.005.xxxx (SPDT/10A)

40.52.9.005.xxxx (DPDT/8A)

40.61.9.005.xxxx (SPDT/16A)

TE Connectivity / Schrack

RT314005F (SPDT/16A)

RT42x005x (DPDT/8A)

RTD14005F (SPDT/16A)

RTE2x005x (DPDT/8A)

RTSxx005x (SPST/16A)

RZx3-1Ax-D005x (SPST/16A)

RZx3-1Cx-D005x (SPDT/16A)

qRecon Flex lábkiosztás

Bank 2
GPIOSEL=ON

Relé 4/06
Relé 3/13
Relé 2/19
Relé 1/26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Bank 1
GPIOSEL=OFF

Relé 4/05


Relé 3/16
Relé 2/20
Relé 1/21

A qRecon Flex felépítése

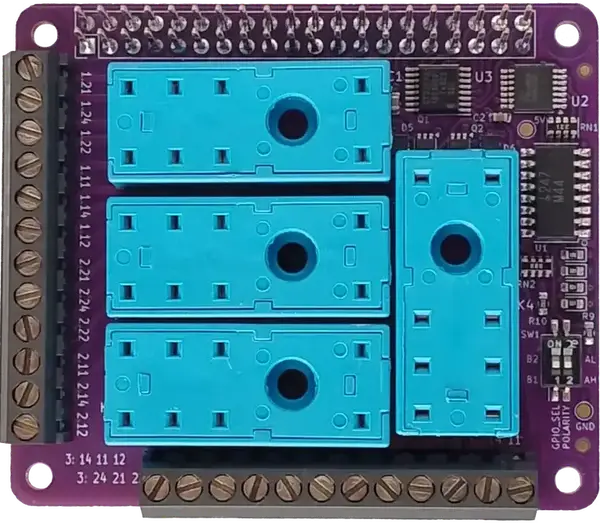

qRecon Flex Relay HAT top view, showing 4 user-replaceable relay sockets and terminal blocks.
Raspberry Pi 2x20 tűs csatlakozó
1
Relé foglalatok
2
DIP: GPIO bank és aktív szint (H/L) választás
3
Relé 3 & 4 kimeneti csatlakozó
4
Relé 1 & 2 kimeneti csatlakozó
5

1 - Raspberry Pi 2x20 tűs csatlakozó
2 - Relé foglalatok
3 - DIP: GPIO bank és aktív szint (H/L) választás
4 - Relé 3 & 4 kimeneti csatlakozó
5 - Relé 1 & 2 kimeneti csatlakozó

qRecon Flex technikai adatai

Bandage icon

Fizikai paraméterek

Forma faktor
Raspberry Pi HAT
Méretek
65x56x23 mm + 11mm header
Sorolhatóság
Yes
Output icon

Kimenetek

Kimenetek száma
4
Kimenetek típusa
Relay
Relé típusa
Típusfüggő
Max AC voltage
Típusfüggő
Max DC voltage
Típusfüggő
Max NO current
Típusfüggő
Max NC current
Típusfüggő
Connector icon

Csatlakozók

Csatlakozók típusa
Terminál blokk
Rezgésálló
No
Communication icon

Kommunikáció

Metódus
GPIO portok
GPIO portok száma
4
GPIO csoport
2 féle
Helmet icon

Biztonság

Optikai izoláció
Yes
Software icon

Szoftver

Vezérlő szoftver
C++ & Python

qRecon Flex Tudástár

Github logoGithub
Részletes információk, a felhasználói kézikönyv és a vezérlő szoftverek (C++ és Python) elérhetők a GitHub oldalunkon.
