Stubborn Balance Zero: A hibrid szuperkondenzátoros UPS
Raspberry Pi Zerohoz
Tökéletes egyensúly az üzemidő és az élettartam között. Ipari körülményekre fejlesztve. Maximális stabilitásra tervezve.
Miért a Balance Zero?Strapabíró technika. Valódi egyensúly.
Hagyja abba a tápegység pátyolgatását. A legtöbb szünetmentes (UPS) pont ott vérzik el, ahol a legfontosabb lenne: az akkumulátornál. A hagyományos akkuk a rendszer „leggyengébb láncszemei” – nem bírják a hőt, idővel felpúposodnak, és pont akkor adják meg magukat, amikor baj van. A Stubborn Balance Zero-t azért alkottuk meg, hogy végleg véget vessünk ennek a bizonytalanságnak.
Ipari szívósság, brutális kapacitás. A hibrid szuperkondenzátor (HSC) technológiával megtaláltuk az arany középutat. Ez a megoldás egyesíti a kondenzátorok elnyűhetetlen tartósságát azzal az energiasűrűséggel, ami az áramszünetek zökkenőmentes áthidalásához kell.
Hőtűrés határok nélkül:
Míg a Li-Po akkumulátorok már 40°C felett elvéreznek, a mi HSC-technológiánk extrém körülmények között is sziklaszilárd marad.
Tervezett élettartam: egy évtized:
Ipari szintű, 24/7-es rendelkezésre állásra terveztük. Az élettartama nem egy szezonra szól, hanem kiszolgálja a hardvert a teljes életciklusa alatt.
Biztonság kompromisszumok nélkül:
Alapvetően biztonságosabb, mint a lítium-ion cellák: nincs túlmelegedés miatti láncreakció (thermal runaway), nincs puffadás és nincs tűzveszély.
Stubborn Balance Zero: Tervezési szempontok
Hibrid erő. Zéró kompromisszum.
A hibrid szuperkondenzátor (HSC) technológiát az extrém, 20 000+ ciklusos élettartama miatt választottuk. Egyesíti a kondenzátorok biztonságát és villámgyors tölthetőségét az akkumulátorok energiasűrűségével. Ez egy karbantartásmentes, 10 éves „pajzsot” jelent a Pi Zero tápellátásának.
Kettős optimalizálás
Offline topológia: Közel nulla energiaveszteség normál működés közben.
Magas hatékonyság: Fejlett konverter-technológia, amely a lehető leghosszabb üzemidőt facsarja ki az energiatárolóból, amikor a legnagyobb szükség van rá.
Tartósságra hangolva
Tisztán hardveres vezérlés. Nincsenek jumperek, nincs firmware, nincs bonyolult beállítás. Csak a letisztult működés.
Sziklaszilárd csatlakozás
Masszív, forrasztott 40-tűs csatlakozó. Nincsenek rugós érintkezők (pogo-pin): nálunk a megbízhatóság nem szerencsejáték.
Beragadás elleni védelem
Megszünteti a „zombi állapotot”. Ha leállás közben tér vissza az áram, a hardver kényszerített újraindítással biztosítja a tiszta rendszerbetöltést.
5V USB-C-re optimalizálva
Egyszerűsített tápellátás standard rendszerekhez. Hűvösebb működés, alacsonyabb költségek.
Közvetlen GPIO-jelzés
Egyszerű programozás. Nem terheli az amúgy is korlátos I2C buszt. Mindössze 3 dedikált GPIO lábat használ a tiszta és azonnali állapotjelzéshez.
Automata vészjelző
Riasztást küld a Raspberry Pi-nek tápvesztés vagy alacsony feszültség esetén, biztosítva a szabályos leállást.
Indítási védelem
Nincsenek végtelen újraindulási ciklusok. A rendszer csak akkor engedélyezi a bootolást, ha a táp már garantáltan stabil.
Sorolható kiépítés
Minden GPIO láb szabadon elérhető marad más bővítőkártyák számára.
SD-kártya védelem
Megelőzi a fájlrendszer sérülését. A Pi csak akkor kap tápot, ha garantáltan van idő a biztonságos leállításhoz és újraindításhoz.
Skálázható védelem
A 450F, 850F és 1100F konfigurációkban elérhető kapacitásokkal pontosan az alkalmazásához igazíthatja a védelmet. Legyen szó rövid feszültségtüskék áthidalásáról vagy komoly számítási teljesítményt igénylő Edge Computing feladatokról – Ön választja ki a megfelelő erőtartalékot.
Manuális felülbírálás
Maximális erő „ON” módban: Azonnali bekapcsolás és maximális kapacitás haladóknak. Figyelem: Ebben az üzemmódban a biztonsági funkciók nem aktívak.

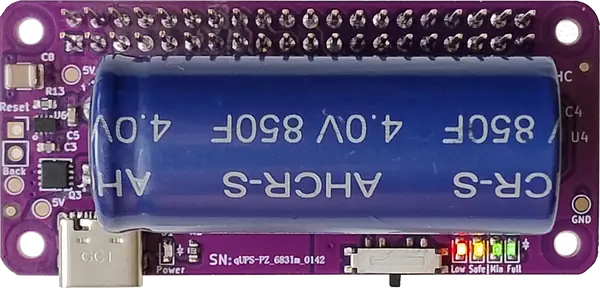

Stubborn Balance Zero: Felhasználói pontok
2x20 tűs csatlakozó.
Reset.
Potméter állítás.
5V táp & töltés.
Bemeneti státusz.
AUTO-ON-OFF.
Szintjelzők.
Beépítve.
Stubborn Balance Zero lábkiosztás
Stubborn Balance Zero technikai adatai
Adatlap letöltéseEnergiatároló eszköz
- Energia tároló
- Hibrid Szuperkondi
- Töltési ciklus
- 50 000
- Üzemi hőmérséklet
- -20..+65 ˚C
- Elérhető kapacitás
- 450F, 850F, 1100F
- RPi Zero2WH üresjárat*
- 46 min
- RPi Zero2WH ax terh.*
- 13 min
- RPi Zero2WH üresjárat**
- 90 min
- RPi Zero2WH ax terh.**
- 22 min
- RPi Zero2WH üresjárat***
- 105 min
- RPi Zero2WH ax terh.***
- 28 min
* 450F kapacitás esetén
** 850F kapacitás esetén
*** 1100F kapacitás esetén
Fizikai paraméterek
- Forma faktor
- Raspberry Pi Zero HAT
- Méretek - 450F
- 65x30x21 mm + 11mm header
- Méretek - 850F
- 65x30x24 mm + 11mm header
- Méretek - 1100F
- 65x30x24 mm + 11mm header
- Sorolhatóság
- Cserélhető Szuperkondi
Elektromos paraméterek
- Töltési áram
- 2A
- Maximális merülési áram
- 7.5A
- Maximális terhelés
- 3.5A
- Kimeneti fesz.
- 5V
Tápellátás
- Bemeneti fesz. (USB-C)
- 5V
- Bemeneti fesz. a másodlagos csatlakozón
- USB PD (RPi5) kompatibilitás
Kommunikáció
- Metódus
- 3 GPIO port
- GPIO port csoport
- 1 féle
- Kikapcsolható
Csatlakozók
- Elsődleges csatlakozó
- USB-C
- Másodlagos csatlakozó
- Reset
Beállítás
- Mód kapcsoló
- AUTO-ON-OFF
- Állítható küszöbszintek
- Állítható bemeneti küszöb
Vezérlés
- Raspberry Pi tápellátás külső lekapcsolása
Visszajelzés
- Tápellátás
- Akku energiaszint
- 4 LED
Szoftver
- Vezérlő szoftver
- C++ & Python
- Open source
Stubborn Balance Zero Tudástár
Github
Részletes információk, a felhasználói kézikönyv és a vezérlő szoftverek (C++ és Python) elérhetők a GitHub oldalunkon.

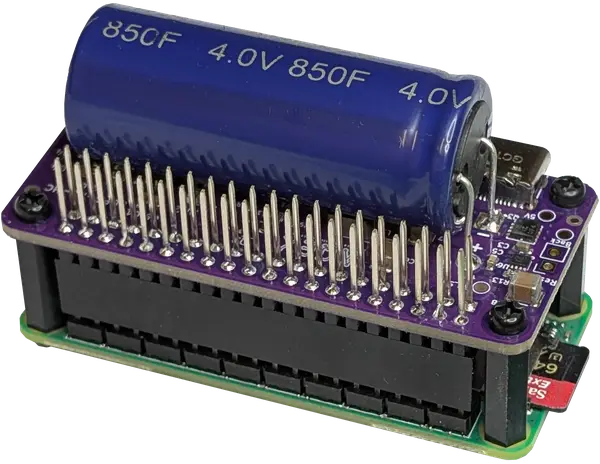

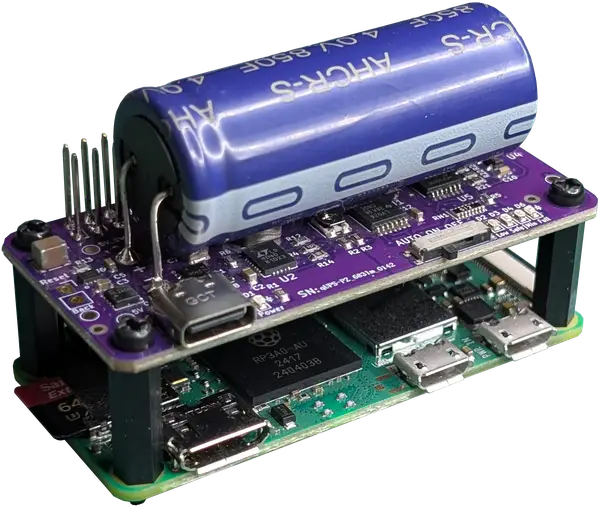

Stubborn Balance Zero Galéria
