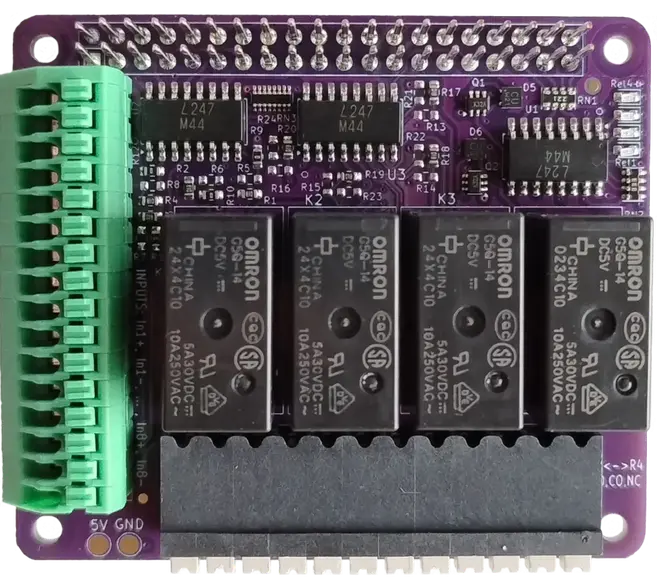

qPIO HAT: 4 relé, 8 izolált bemenet – A Raspberry Pi I/O megoldás.
A qPIO HAT ipari szintű vezérlési képességekkel ruházza fel
Raspberry Pi-jét. A modul
4 nagyáramú relékimenettel és 8 optikailag leválasztott bemenettel
rendelkezik (alapkiépítésben: 4 kontaktus- és 4 feszültségszint-vezérelt csatorna).
Minden csatorna
szerszám nélküli, rugós sorkapcsokkal szerelt a gyors és biztonságos kábelezés érdekében. Emelje projektjei biztonságát kiváló elektromos izolációval és professzionális csatlakozási lehetőségekkel!
Miért épp a qPIO?Itt a válasz
A qPIO mögötti koncepció
Célunk egyszerű volt: egy megbízható és tartós I/O bővítőmodul létrehozása Raspberry Pi-hez. Piaci rést láttunk egy olyan professzionális szintű, mégis elérhető megoldás számára, amelyet hobbisták és ipari szakemberek egyaránt használhatnak.
Többet akartunk építeni egy egyszerű terméknél; egy olyan hiteles megoldást kínálunk, amely magabiztossággal ruházza fel Önt projektjei megvalósításához, bármilyen alkalmazási területről is legyen szó.
Tervezési döntéseink: A qPIO részletei
Szabványos kialakítás

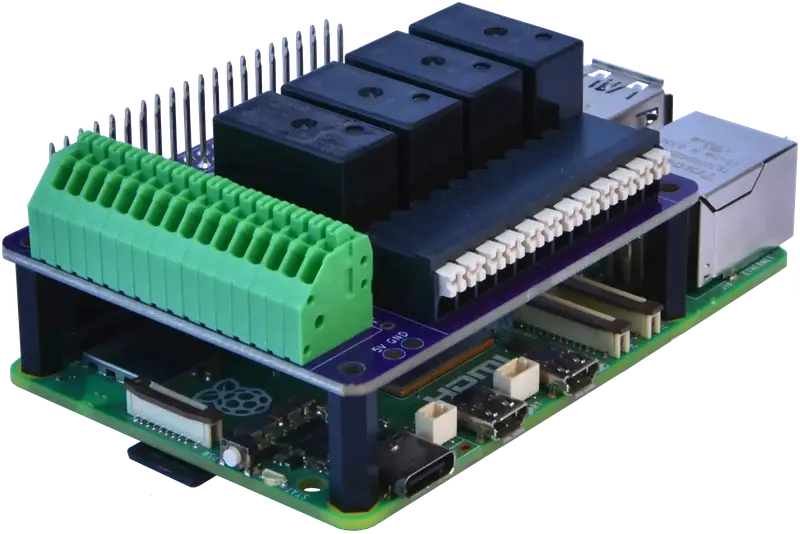

A qPIO a klasszikus HAT formafaktort követi az egyszerű összeszerelés érdekében. Csak csatlakoztassa a 40 tűs tüskesorra, és már kész is.

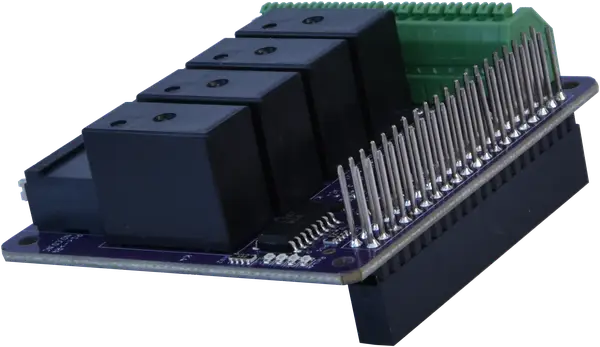

Sorolhatóság
A csatlakozó hosszított tüskékkel rendelkezik, így minden kivezetés kényelmesen elérhető a modul felső oldala felől is.
Megbízható csatlakozás
Robusztus, forrasztott tüskesor biztosítja a tápellátást és a jelek átvitelét. A rugós érintkezőkkel (pogo pin) ellentétben ez hosszú távon is stabil és rázkódásálló kapcsolatot garantál.
Zéro firmware
Nincs szükség szoftverre vagy konfigurációra, minden funkciót tiszta hardver valósít meg. Így a működés azonnali, stabil és mentes a kódolási hibáktól.
Közvetlen GPIO-kapcsolat
Egyszerű programozhatóság. Elkerülheti a kapacitás-limitált I2C busz extra terhelését: a qPIO 12 közvetlen GPIO portot használ a kommunikációhoz.
Optikai izoláció
Az optikailag leválasztott csatornák biztonsági gátat képeznek a Raspberry Pi és a külső áramkörök között, megvédve az alaplapot az elektromos zajoktól és a túlfeszültség okozta károktól.
Bemeneti típusok
Minden bemenet lehet feszültségszint-vezérelt vagy kontaktus típusú. A kívánt típust a gyártási folyamat során, előre konfiguráljuk.
Széles bemeneti tartomány
A szintvezérelt bemenetek 3–45 V közötti tartományban működnek. Ez lehetővé teszi a közvetlen csatlakozást a legkülönfélébb ipari és otthoni érzékelőkhöz.
Kiváló minőségű I/O csatlakozók
Minden I/O csatlakozó kiváló minőségű, rezgésálló rugós sorkapoccsal van ellátva.
Vizuális visszajelzés
Dedikált LED-ek jelzik valós időben minden egyes relé be- és kikapcsolt (ON/OFF) állapotát.
Sokoldalú SPDT relék
Minden relé alaphelyzetben nyitott (NO) és alaphelyzetben zárt (NC) érintkezőkkel is rendelkezik, így Ön dönti el, hogyan vezérelje áramköreit.
A qPIO lábkiosztása
Bemenet 1/27
Bemenet 3/22
Bemenet 4/05
Bemenet 8/06
Bemenet 6/13
Relé 1/19
Relé 2/26
Bemenet 5/16
Relé Out 3/20
Relé Out 4/21
Bemeneti típusok
A qPIO felépítése
1 - Raspberry Pi 2x20 tűs csatlakozó
2 - LED visszajelzés
3 - Relays
4 - Kimeneti csatlakozó
5 - Bemeneti csatlakozó
qPIO technikai adatai
Fizikai paraméterek- Forma faktor
- Raspberry Pi HAT
- Méretek
- 65x56x23 mm + 11mm header
- Sorolhatóság
Inputs- Bemenetek száma
- 8
- Bemenetek típusa
- Kontakt vagy szint
- Bemeneti fesz. tartomány
- 3-45V
Kimenetek- Kimenetek száma
- 4
- Kimenetek típusa
- Relé
- Relé típusa
- SPDT
- Max fesz.
- 250V AC, 30V DC
- Max áram ("NO")
- 10A AC, 5A DC
- Max áram ("NC")
- 3A
Csatlakozók- Csatlakozók típusa
- Rugós terminál
- Rezgésálló
Kommunikáció- Metódus
- GPIO portok
- GPIO bemenet
- 8
- GPIO kiement
- 4
Biztonság- Optikai leválasztás
Visszajelzés- Relé állapot
Szoftver- Vezérlő szoftver
- C++ & Python
