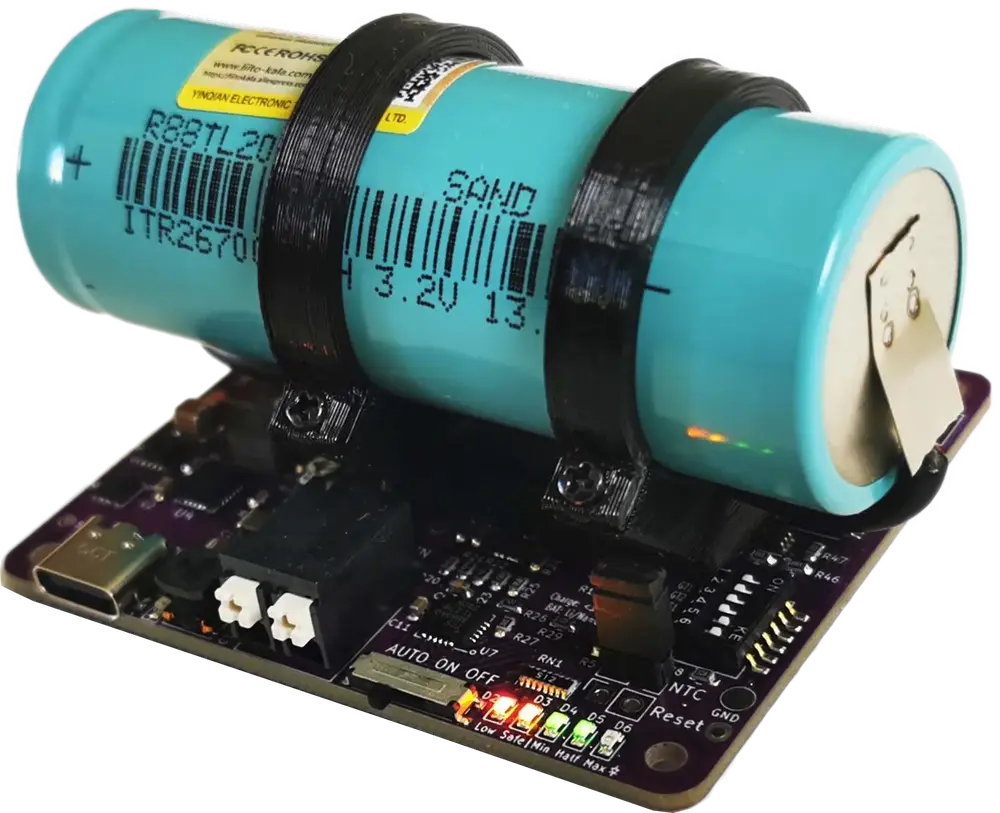

qUPS-P-BC: Li-ion, LiFePO4 és Nátrium-ion kompatibilis UPS HAT
A qUPS-P-BC egy megbízható, akkumulátoros UPS HAT, amely akkor nyújt megoldást, ha többre van szüksége egy gyors leállításnál. Válasszon a Li-ion, LiFePO4 vagy Nátrium-ion opciók közül, hogy Raspberry Pi projektje ne csak percekig, hanem órákig üzemképes maradjon.
Miért épp a qUPS-P-BC?Itt a válasz
A qUPS-P-BC mögötti koncepció
Olyan Raspberry Pi UPS megoldás létrehozását tűztük ki célul, amely hosszú áthidalási időt és széleskörű akkumulátor-támogatást biztosít. Fontos szempont volt az akkumulátorok egyszerű telepíthetősége és cserélhetősége, valamint a 12V-os vagy 24V-os tápforrásról való üzemeltetés lehetősége.
Tervezési döntéseink: A qUPS-P-BC részletei

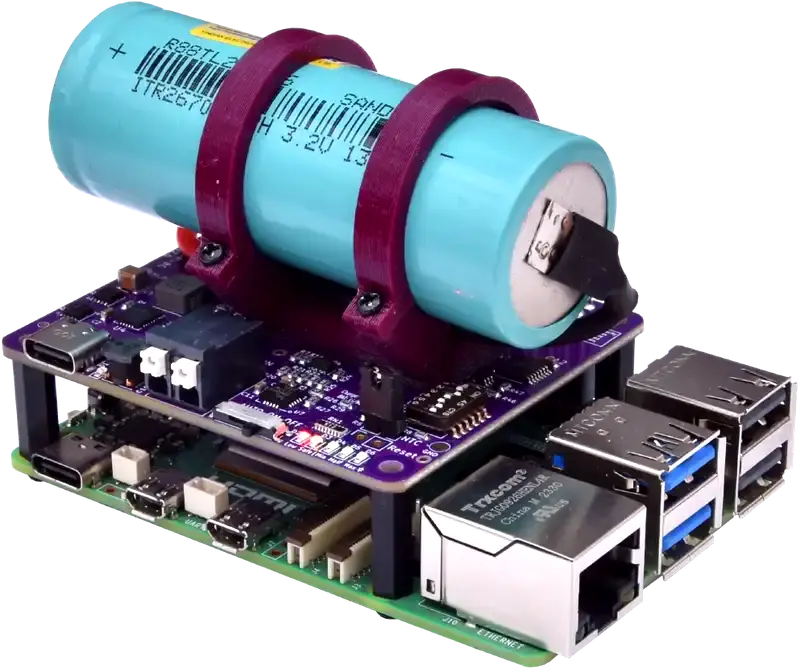

Szabványos kialakítás
A qPIO a klasszikus HAT formafaktort követi az egyszerű összeszerelés érdekében. Csak csatlakoztassa a 40 tűs tüskesorra, és már kész is.
Sokoldalú akku-támogatás
Kompatibilis Li-ion, LiFePO4 és Nátrium-ion technológiákkal. Így mindig az adott alkalmazáshoz legmegfelelőbb akkumulátort választhatja.
Kiváló hatásfok
Nagy hatékonyságú feszültségnövelő (boost) konverter maximalizálja az áthidalási időt.
Minimális energiaveszteség
Offline topológia a maximális hatásfokért. Hálózati kimaradáskor a feszültség csak pillanatokra (<1 ms) esik vissza, amit a Raspberry Pi stabilan, újraindulás nélkül kezel.
Sorolhatóság
A csatlakozó hosszított tüskékkel rendelkezik, így minden kivezetés kényelmesen elérhető a modul felső oldala felől is.
Intelligens kommunikáció
Azonnali riasztást küld a Raspberry Pi-nek tápvesztés vagy alacsony energiaszint esetén, lehetővé téve a rendszer biztonságos leállítását.
Közvetlen GPIO-kapcsolat
Egyszerű programozhatóság. Elkerülheti a kapacitás-limitált I2C busz extra terhelését: csupán 3 közvetlen GPIO portot használ a kommunikációhoz.
Néma mód
A kommunikáció kikapcsolható, így minden port szabadon felhasználható.
Megbízható csatlakozás
Robusztus, forrasztott tüskesor biztosítja a tápellátást és a jelek átvitelét. A rugós érintkezőkkel (pogo pin) ellentétben ez hosszú távon is stabil és rázkódásálló kapcsolatot garantál.
Zéro firmware
Nincs szükség szoftverre vagy konfigurációra, minden funkciót tiszta hardver valósít meg. Így a működés azonnali, stabil és mentes a kódolási hibáktól.
Leállási hiba kezelése
Megoldás az újraindulási hibákra: a qUPS garantálja a Pi indulását akkor is, ha a táp a leállási folyamat közben tér vissza.
Biztonságos indítás
AUTO módban a rendszer csak akkor indul el, ha elegendő energia áll rendelkezésre a teljes bootoláshoz és a leállításhoz. A szint állítható.
Restart-hurok gátlás
AUTO módban a qUPS lekapcsol az állítható küszöbszint alatt. Így elkerülhető a merülő akku miatti instabil működés és a végtelen újraindulási ciklus.
Manuális (ON) üzemmód
Azonnali indítás és maximális kapacitáskihasználás. Ideális, ha nincs szükség az AUTO mód biztonsági korlátaira.
12V or 24V táp kompatibilitás
Lehetőség magasabb feszültségű tápforrás használatára, így a rendszer közvetlenül üzemeltethető 12V-os vagy 24V-os hálózatokról.
Akkumulátor-védelem
Fordított polaritás elleni védelem és hőmérséklet-felügyelet (NTC) az akkumulátor megóvása és az élettartam növelése érdekében.
A qUPS-P-BC lábkiosztása
Raspberry Pi
Raspberry Pi Model A+ / B+
Raspberry Pi 2 Model B
Raspberry Pi 3 Model A+ / B / B+
Raspberry Pi 4
Raspberry Pi 5
Banana Pi
Banana Pi M4?
Banana Pi M6?
Orange Pi
Orange Pi PC?
Orange Pi PC2?
Rock Pi
Rock Pi 4A?
Rock Pi 4A+?
Rock Pi 4B?
Rock Pi 4B+?
A qUPS-P-BC lábkiosztása
ON-OFF
Táp OK/17
Alsó limit/27
Shutdown/22
ON-ON
Táp OK/05
Alsó limit/06
Shutdown/26
OFF-ON
Táp OK/23
Alsó limit/24
Shutdown/25

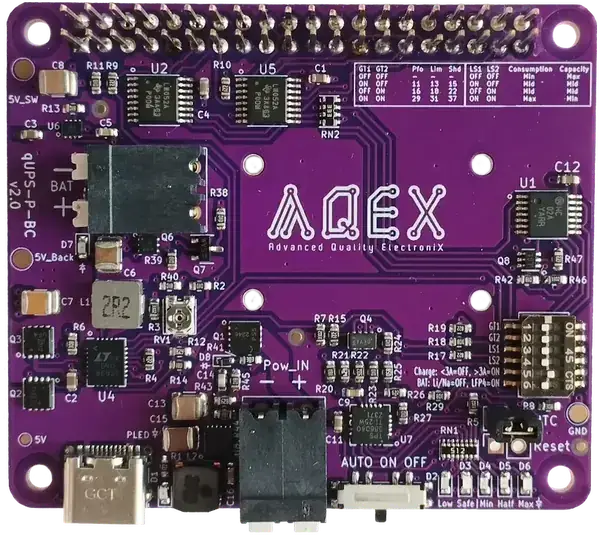

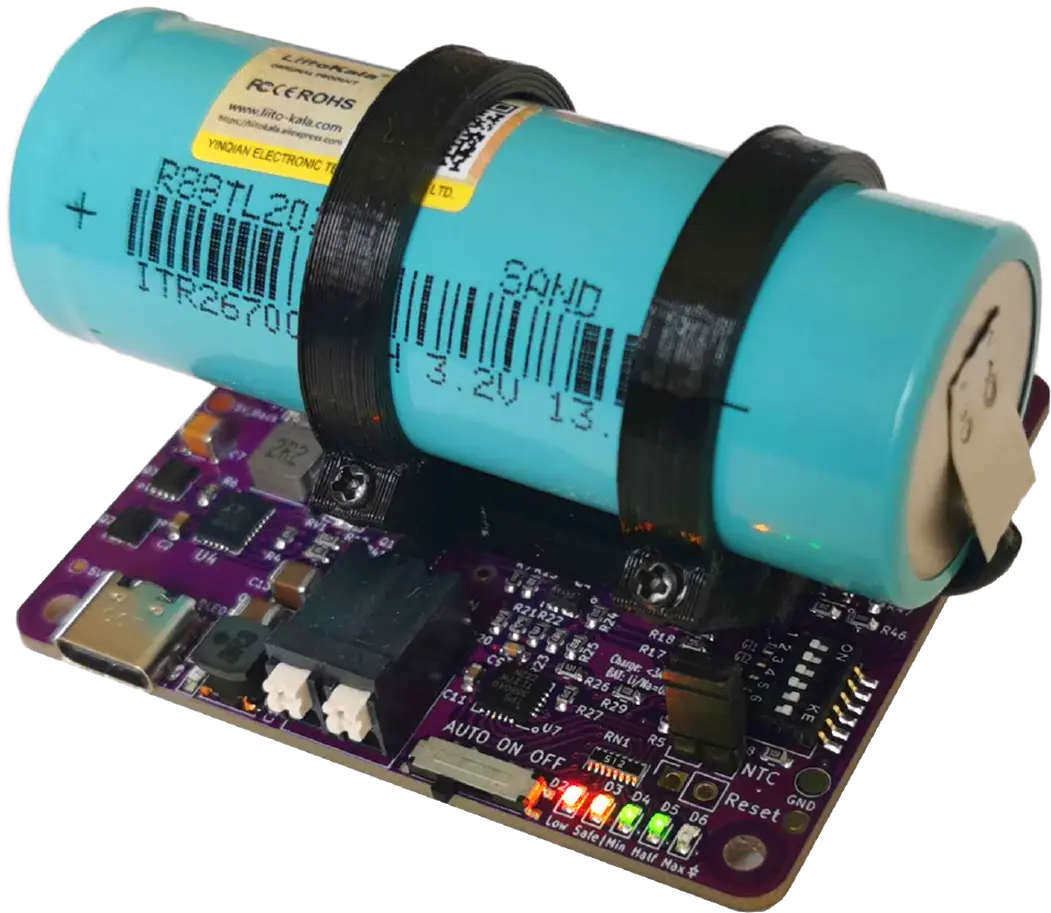

A qUPS-P-BC felépítése
1 - Raspberry Pi 2x20 tűs csatlakozó
2 - Akku tartó lefogási pont
3 - DIP Switch: GPIO ports, érzékelési szint, tötőáram és akku kémia beállítás
4 - NTC csatlakozó
5 - Reset csatlakozó
6 - Energiaszint LED visszajelzés
7 - Mód állító
8 - Másodlagos tápbemenet
9 - Táp LED
10 - USB-C csatlakozó: Táp bemenet
11 - Bemeneti szint állító potméter
12 - Akku fordított polaritás LED
13 - Akku csatlakozó
qUPS-P-BC technikai adatai
LiFePo4 Akku- Töltési ciklus
- 3000
- Üzemi hőm. tartomány
- -20..+60 ˚C
- Üzemidő RPi4 üresjárat*
- 447 min
- Üzemidő RPi4 max terhelés*
- 135 min
- Üzemidő RPi5 üresjárat*
- 303 min
- Üzemidő RPi5 max terhelés*
- 110 min
* 4000mAh akku esetén
Nátrium-Ion Akku- Töltési ciklus
- 5000
- Üzemi hőm. tartomány
- -30..+60 ˚C
- Üzemidő RPi4 üresjárat*
- 193 min
- Üzemidő RPi4 max terhelés*
- 43 min
- Üzemidő RPi5 üresjárat*
- 113 min
- Üzemidő RPi5 max terhelés*
- 33 min
* 3500mAh akku esetén
Li-Ion Akku- Töltési ciklus
- 1000
- Üzemi hőm. tartomány
- -0..+40
- Üzemidő RPi4 üresjárat*
- 428 min
- Üzemidő RPi4 max terhelés*
- 93 min
- Üzemidő RPi5 üresjárat*
- 166 min
- Üzemidő RPi5 max terhelés*
- 80 min
* 4000mAh akku esetén
Fizikai paraméterek- Forma faktor
- Raspberry Pi HAT
- Méretek
- 65x56x23 mm + 11mm header
- Sorolhatóság
- Cserélhető akkumulátor
Elektromos paraméterek- Töltési áram
- 2A
- Maximális merülési áram
- 7.5A
- Maximális terhelés
- 3.5A
- Kimeneti fesz.
- 5V
Tápellátás- Bemeneti fesz. az elsődleges csatlakozón
- 5V
- Bemeneti fesz. a másodlagos csatlakozón
- 6-28V
- USB PD (RPi5) kompatibilitás
Csatlakozók- Elsődleges csatlakozó
- USB-C
- Másodlagos csatlakozó
- Rugós Terminál
- Reset
Kommunikáció- Metódus
- 3 GPIO port
- GPIO port csoport
- 3 féle
- Kikapcsolható
Beállítás- Mód kapcsoló
- AUTO-ON-OFF
- Állítható küszöbszintek
- Állítható bemeneti küszöb
Biztonság- Hibás polaritás védelem a másodlagos bemeneten
- Hibás polaritás védelem az akku csatlakozón
Vezérlés- Raspberry Pi tápellátás külső lekapcsolása
Visszajelzés- Tápellátás
- Akku energiaszint
- 4 LED
Szoftver- Vezérlő szoftver
- C++ & Python
qUPS család összehasonlítása
qUPS-P-BC Tudástár
Github
Részletes információk, a felhasználói kézikönyv és a vezérlő szoftverek (C++ és Python) elérhetők a GitHub oldalunkon.

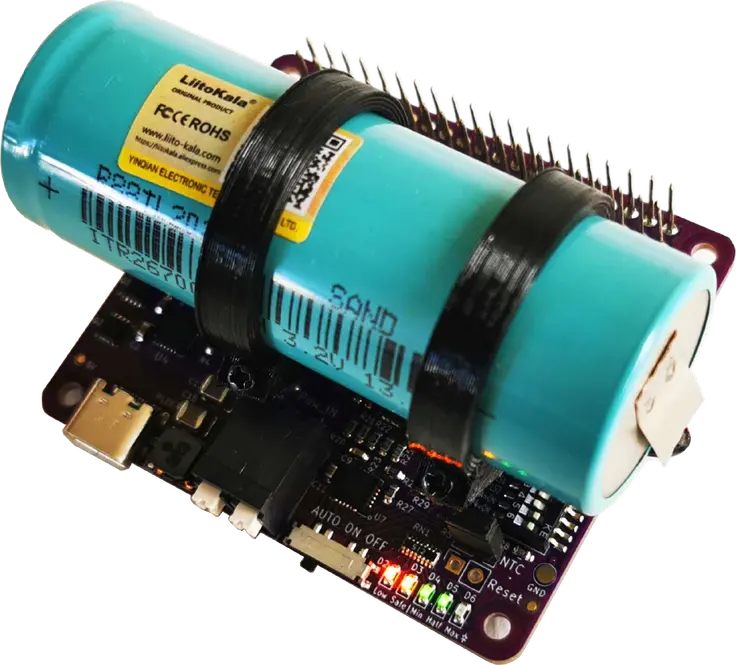

qUPS-P-BC Galéria
qUPS-P-BC 3D látvány & modell
qUPS-P-BC vásárlási lehetőségek
Gyakori kérdések qUPS-P-BC-vel kapcsolatban
Q: Tartalmaz a qUPS-P-BC azonosító I2C EEPROM-ot?
A: Nem, a qUPS-P-BC nem tartalmaz EEPROM-ot, azonban a Raspberry Pi-n nincs szükség előzetes beállításra vagy konfigurációra. Csupán a vezérlőszoftvert (Control SW) kell elindítani a megfelelő paraméterekkel. Bár a modul HAT fizikai méretszabványú, az azonosító chip hiánya miatt nem teljes mértékben „HAT-kompatibilis” a hivatalos specifikáció szerint.
Q: Csatlakoztatható 12V-os akkupakk a qUPS-P-BC akkumulátor csatlakozójához?
A: Nem, az eszköz kizárólag egycellás (single-cell) akkumulátorokkal használható (3V - 3.7V névleges feszültség), azonban az akkumulátor kapacitása nincs korlátozva.
Q: Beprogramozható a qUPS-P-BC, hogy egy adott idő elteltével be- vagy kikapcsolja a Raspberry Pi-t?
A: Nem, a qUPS-P-BC nem tartalmaz valós idejű órát (RTC), így nincs lehetőség időzített programozásra vagy ütemezésre.
